洛氏硬度计怎么读数(检测过程及示意图)

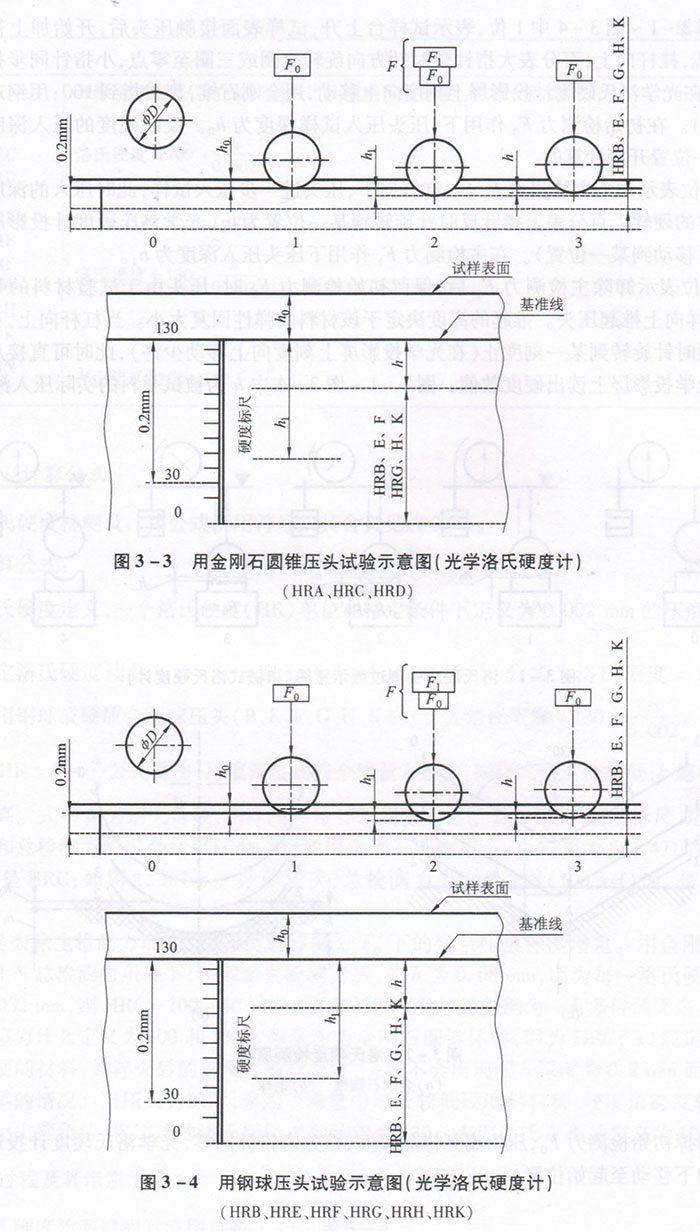

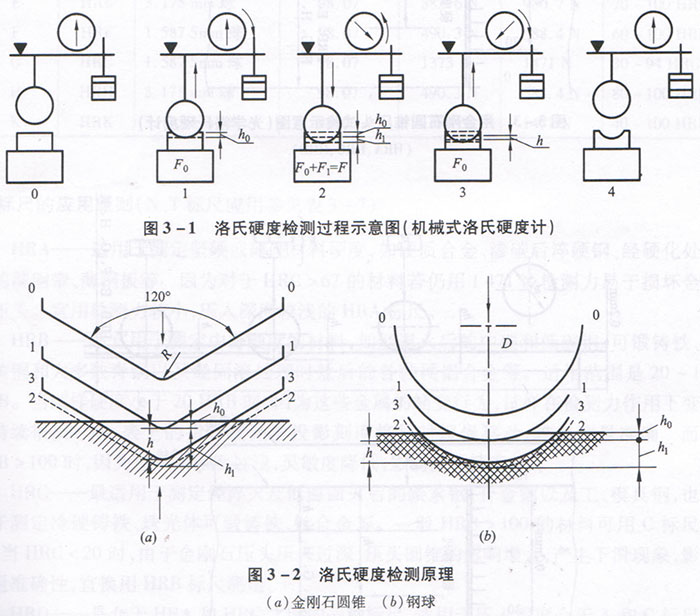

洛氏硬度检测过程示意图见图3-1~图3-4。


图3-1~图3-4中1位表示试样台上升试样表面接触压头后,超声波探伤仪开始加上初始检测力F0杠杆向上百分表大指针顺时针方向旋转二圈或三圈至零点小指针同步指红点为止(在光学洛氏硬度计投影屏上刻度向上移动用金刚石锥,便携式红外测温仪刻线指到100;用钢球相当于130)。在初始检测力F0作用下压头压入试样深度为h0。反映硬度的压入深度是从h0这一位置开始计算的。

2位表示加上主检测力F1后杠杆向下压头进一步压入试样此时压入的深度决定于试样的硬软。百分表上指针反时针旋转到某一位置为止(光学洛氏硬度计投影屏上刻度向下移动到某一位置)。在主检测力F1作用下压头压入深度为h1。


3位表示卸除主检测力F1后保留初始检测力F0时,炉温曲线测试仪压头由于试验材料的弹性变形试样向上推起压头。推起的高度决定于该材料的弹性回复大小。当杠杆向上百分表指针顺时针旋转到某一刻度止(在光学投影屏上刻度向上移动少许)此时可直接从百分表或光学投影屏上读出硬度数值。图3-1~图3-4中h为被试材料的实际压人深度。


卸掉初始检测力F0压头离开样品表面百分表指针回零光学洛氏硬度计投影屏上刻度向下移动至起始位置。

相关推荐:

上一篇:洛氏硬度测不准怎么办?

下一篇:洛氏硬度的计算公式
